施工要領書（Construction points）

特　徴

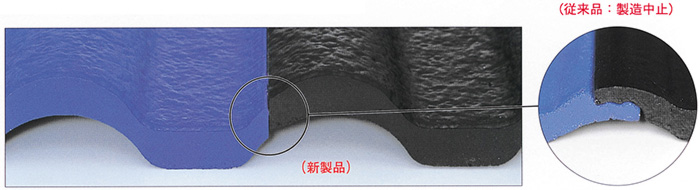

強度・防水性をさらに強化した水返し機能

● 横方向の重なり部分がスロープ状になっていますので、雨水がすき間から侵入しても下方向へ流れ出るしくみになっています。 また重なり部分に起きる毛管現象も防止する形状になっています。その上、重ね部分を一層厚くしてありますので、踏み割れにくく見た目もすっきり美しくなっています。

●上下方向の重なり部分にある防水堤は強風をともなった縦方向からの雨水を防ぎます。 ●水系ひかり塗膜性能 試　験　項　目 結　果 試　験　方　法 塗膜密着性 合　　格 ＪＩＳ．Ｋ−５４００に準ずる 耐水性 異常なし 水侵漬１ケ月間 耐アルカリ性 異常なし ５％カセイソーダ水溶液侵漬１ケ月間 透水性 合　　格 ＪＩＳ．Ａ−５４２３ 塗膜加熱浸水性 異常なし ＪＩＳ．Ａ−５４０２ 耐磨耗性 合　　格 ＪＩＳ．Ａ−５４２３ 凍結融解性 異常なし ＡＳＴＭ．Ａ法２００サイクル 促進耐候性 合　　格 サンシャインウェザオメーター２０００Ｈｒで著しい変退色のない事

独自の水系塗装により、雨水に強く、長期にわたり変色・退色の心配がありません。 表面はヨーロッパの伝統と風格を感じさせる重厚な仕上がりのエンボス加工。 野地と瓦の間にできる空気層が熱伝導を抑えるため、優れた断熱効果を発揮します。また遮音性にも優れています。 設計・施工時の重要なポイントとなる葺上過重を考えぬいた、重すぎず軽すぎない理想的な重量です。（３．３�uあたり１３５Ｋｇ） 瓦桟木にしっかり固定する引掛桟釘打工法を基本とした構造ですので、地震・台風による瓦のズレ・メクレを防ぎ、安全性への配慮も充分です。

ユカルーフ工法（外断熱工法）

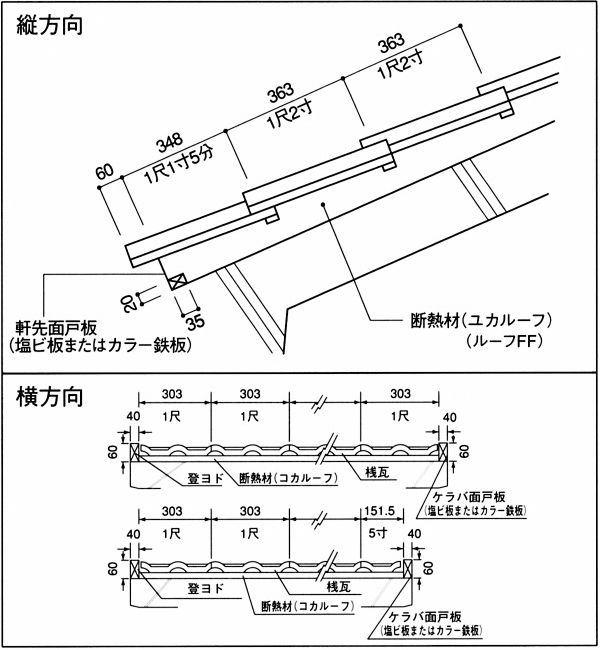

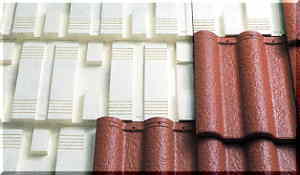

ユカルーフ工法は、断熱材・ルーフィング・瓦桟木を兼ねる自己消火性発泡スチロールを隙間なく敷きつめた上に瓦を葺く強力接着工法です。特にＲＣ造、ＡＬＣ造、木造気密住宅においてヨーロピアン瓦と組み合わせて施工する場合、さらに優れた断熱性と大幅な工期短縮・低コスト化が実現できます。 ●納　図

カラーバリエーション

ブラックＷ−１０１ ブラウンＷ−１０２ マロンＷ−１０３ 素焼Ｗ−１０４ オレンジＷ−１０５ ● ４枚結束 ● １パレット２６４枚 （６６結束） ブルーＷ−１０６ 青銅Ｗ−１０７ シルバーＷ−１０８ 梱包荷姿

※ご使用のパソコン環境等により、色合は多少実際と異なる場合があります。

テクニカルデータ

■特性データ

寸　　法 　たて４２４ｍｍ（１尺４寸）×よこ３３８ｍｍ（１尺１寸） 最大働き寸法 　たて３６３ｍｍ（１尺２寸）×よこ３０３ｍｍ（１尺） 葺上り枚数（地瓦換算） 　９．１枚／�u（３０枚／坪） 重　　量 　４．５Ｋｇ／枚・４０．９Ｋｇ／�u・１３５Ｋｇ／３．３�u 比　　重 　２．０ 吸　　水　　率 　５％（ＪＩＳ Ａ-５４０２） 曲　げ　強　度 　１８０Ｋｇ以上（ＪＩＳ Ａ-５４０２） 可　　燃　　性 　完全不燃（不燃材料：NM-1464）

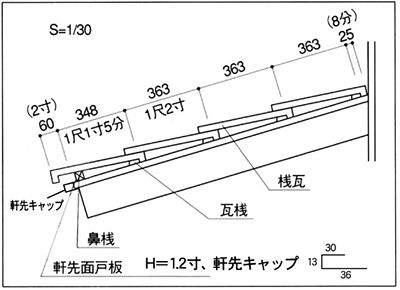

■利足図

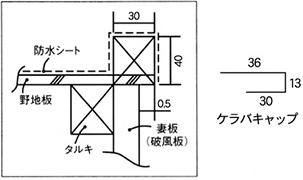

● 屋根下勾配は３．０／１０以上として下さい。 ● 下葺は２３Ｋｇアスファルトルーフィング以上とし、葺方は壁ぎわ３００ｍｍ以上、立ち上げ縦２００ｍｍ以上、横２００ｍｍ以上重ね合わせ、しわ・ゆるみの生じないようにして下さい。 ● 瓦桟１段目は、野地板の先端から瓦桟の上端まで３４８ｍｍで打ち、２段目からは３６３ｍｍで割り付けて下さい。 ● 瓦桟・・・１５×３０（溝付防腐剤） ※ 鼻桟 のぼり木・・・３０×４０（背）（溝付防腐剤） ＜軒先のおさまり＞ 　　　　　　＜ケバラのおさまり＞

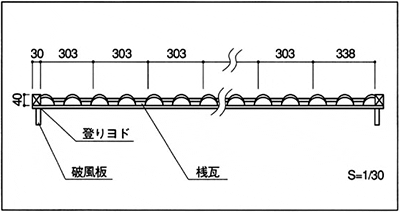

■利巾図

● 屋方は千鳥葺およびたて葺としてください。 ● 軒先瓦を瓦桟に引っかけて仮置し、桟瓦の山ににケラバ瓦が充分にかぶるように割り付けて下さい。 ● 軒先瓦は２本以上釘止め、袖瓦は３本以上釘、ビス止め、急勾配のとき桟瓦は２段目毎に釘止めしてください。 ● 棟は強力棟金具を必ず使用し。棟瓦を棟木にSUSビス（ゴムパッキン付）止めして下さい。軒先瓦の取り付けは上部（重ね部）亜鉛釘５０ｍｍ２本止め、強風地域では桟山軒先９０ｍｍの位置にゴムワッシャー付ステンレス釘９０ｍｍで止めてください。 ※ 登りヨド・・・３０×４０（背）

※施工には危険を伴いますので、かならず専門の業者に依頼して下さい。また、施工の際は上記の要領でお願いします。 　（不完全な施工は屋根瓦の破損・落下の原因となります。）
